Double Wall Filter Hoods
Çift Cidarlı Filtreli Davlumbazlar, yoğun pişirme gruplarının bulunduğu ve klasik filtreli davlumbazlara göre yüksek hava değişim katsayısı gerektiren mutfaklarda kullanılmak üzere tasarlanmıştır. Bu tür davlumbazlar, egzoz havasını mahalden atma ve mahalle taze hava sağlama işlevlerini yerine getirir. Filtre bölümüne bağlı aspiratörlü kanal sistemi ile egzoz havasını dış ortama atarken, vantilatör sistemine bağlı kanallar aracılığıyla da taze hava sağlar.
Bu davlumbazlar, mahalleye homojen ve düşük üfleme hızıyla taze hava sağlayarak, hem davlumbazı sarar hem de mahalin taze hava ihtiyacını karşılar. Taze hava, davlumbazın altından yere dik olarak üflenerek pişirme ünitelerinden çıkan kirletici havanın mahale kaçmasını önler ve egzoz tarafına doğru yönlendirir. Filtreye doğru üflenerek, pişirme ünitelerinden çıkan kirletici havanın üzerinde bir itme kuvveti oluşturur ve egzozun daha iyi kavranmasını sağlar. Bu sayede, çevredeki şartlandırılmış hava davlumbaza yönlenemez ve enerji tasarrufu sağlanır. Klasik filtreli davlumbazlara göre %30 daha az egzoz havası emilir.
Davlumbazlar AISI 304 paslanmaz çelikten üretilirken, müşteri isteğine göre galvaniz veya AISI 316 paslanmaz saçtan da üretilebilir. Davlumbaz gövdesi fırçalanmış görünümlü AISI 304 kalite paslanmaz saçtan üretilmiş, ana elemanlar kolay montaj sağlayan sızdırmaz bağlantılarla toplanmıştır. Davlumbazın köşeleri yuvarlatılmış, çapaktan arındırılmış ve yoğuşma kanalına sahiptir. Alt köşeler zararlı suların damlamasını engellemek için sızdırmaz şekilde kaynaklı imalat ile birleştirilmiştir.
General Features
- X Çift Cidarlı Filtreli davlumbazlar, yoğun pişirme gruplarının olduğu ve yüksek hava değişim katsayısı gerektiren mutfaklarda kullanılır.
- X Egzoz havasının mahalden atılması ve mahalle taze hava vermek amacıyla kullanılmaktadır.
- X Filtre bölümüne bağlı aspiratörlü kanal sistemi egzoz havasını dış ortama, vantilatör sistemine bağlı kanallar ise taze havayı mahalle vermektedir.
- X Davlumbazı çepeçevre kaplayan yoğuşma kanalına sahiptir ve üzerinden üç yöne üfleme gerçekleştirmektedir.
- X Taze hava ön yüzeyden homojen ve düşük üfleme hızıyla mahale doğru üflenerek hava perdesi oluşturur ve enerji tasarrufu sağlar.
- X Klasik filtreli davlumbazlara göre %30 daha az egzoz havası emilmektedir.
- X It is produced from AISI 304 stainless steel. It can also be produced from galvanized or AISI 316 stainless steel according to customer request.
- X Davlumbaz gövdesi fırçalanmış görünümlü AISI 304 Kalite paslanmaz saçtan üretilmektedir ve sızdırmaz bağlantılarla monte edilmektedir.
- X Davlumbazın köşeleri yuvarlatılmış ve çapaktan arındırılmıştır; alt köşeler zararlı suların damlamasını engelleyecek şekilde kaynaklı imalat ile birleştirilmektedir.
Material
|
|
Standard |
Option |
|
Material |
AISI 304 quality stainless steel sheet |
AISI 316 quality stainless steel sheet or galvanized |
|
Body Sheet Thickness |
0.8 mm |
1 and 1.2 mm |
|
Depth |
400 - 600 mm |
|
|
Exhaust Outlets |
Circular cross-section (Φ315 mm) |
Square or rectangular cross-section |
|
Fresh Air Inlets |
Circular cross-section (Φ250 mm) |
Square or rectangular cross-section |
|
Lighting |
LED Lamp |
|
|
Filter Material |
0.6 mm 304 quality stainless |
|
Dimensioning

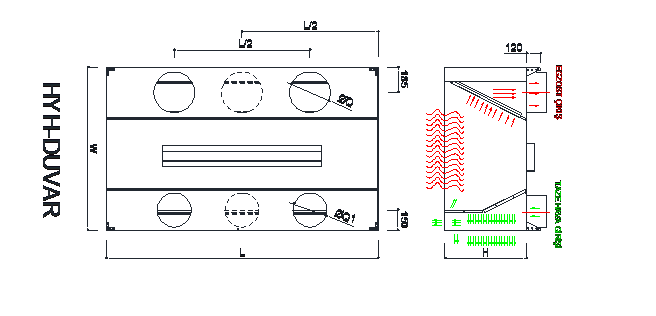

Duvar Tipi Çift Cidarlı Davlumbaz
LENGTH (L) | DEPTH (W) | HEIGHT (H) | Q | Q1 | LIGHTING | NUMBER OF EXHAUST CONNECTIONS | TAZE HAVA BAĞLANTI SAYISI |
1000....1500 | 1000….2100 | 400/600 | Ø315 | Ø250 | 1 | 1 | 1 |
1500....1700 | 400/600 | Ø315 | Ø250 | 1 | 1 | 1 | |
1700....2000 | 400/600 | Ø315 | Ø250 | 1 | 2 | 2 | |
2000....2600 | 400/600 | Ø315 | Ø250 | 1 | 2 | 2 |

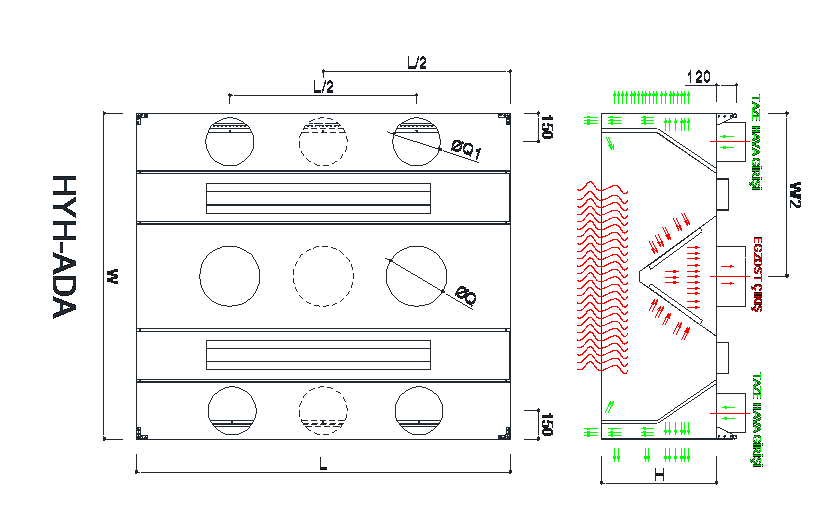

Ada Tipi Çift Cidarlı Davlumbaz
LENGTH (L) | DEPTH (W) | HEIGHT (H) | Q | Q1 | LIGHTING | NUMBER OF EXHAUST CONNECTIONS | TAZE HAVA BAĞLANTI SAYISI |
1000....1500 | 1700....2800 | 400/600 | Ø400 | Ø250 | 2 | 1 | 2 |
1500....1700 | 400/600 | Ø400 | Ø250 | 2 | 1 | 2 | |
1700....2000 | 400/600 | Ø315 | Ø250 | 2 | 2 | 4 | |
2000....2900 | 400/600 | Ø315 | Ø250 | 2 | 3 | 4 |
